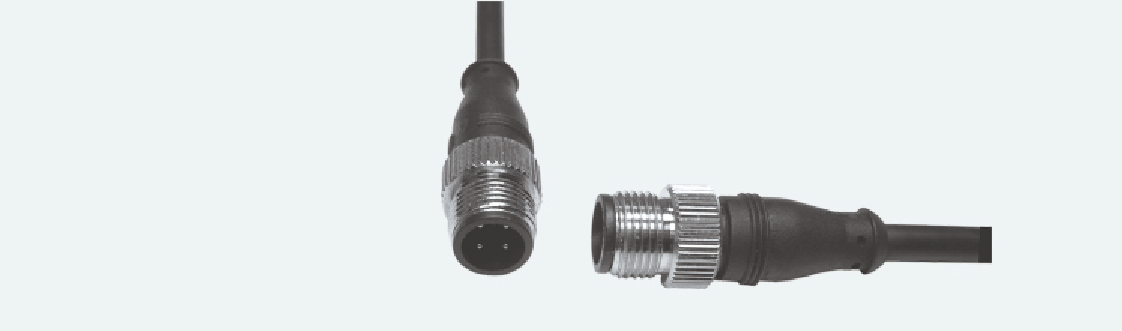

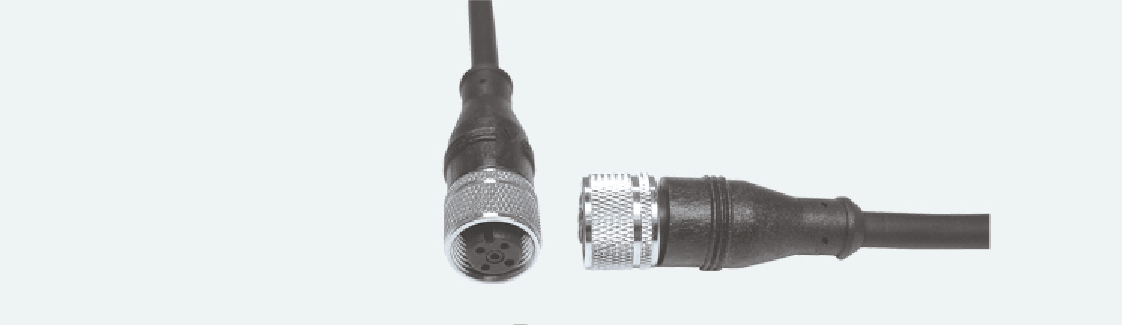

M123MS  |
M12 - 3針 - 公頭 - 直線 - 可旋轉螺牙  |
|
M124MS  |
M12 - 4針 - 公頭 - 直線 - 可旋轉螺牙  |
|

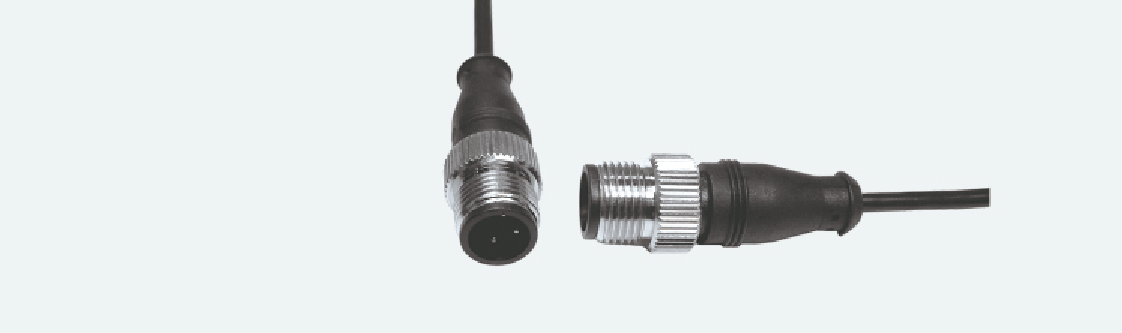

M123F
|
M12 - 3針 - 公頭 - 直線
|
|

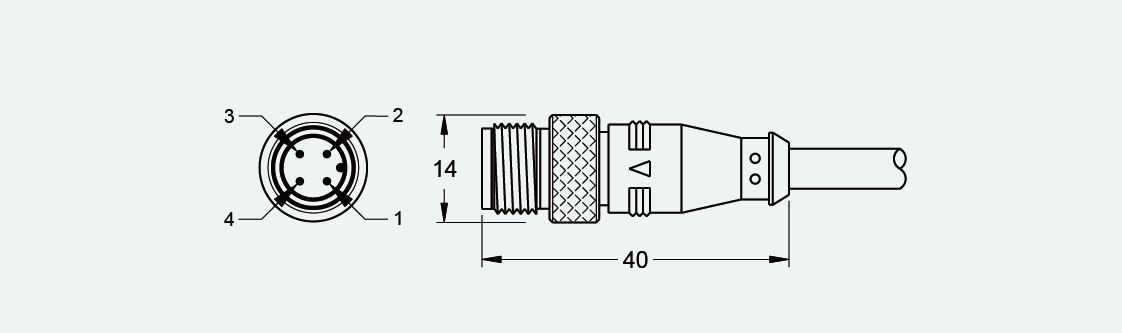

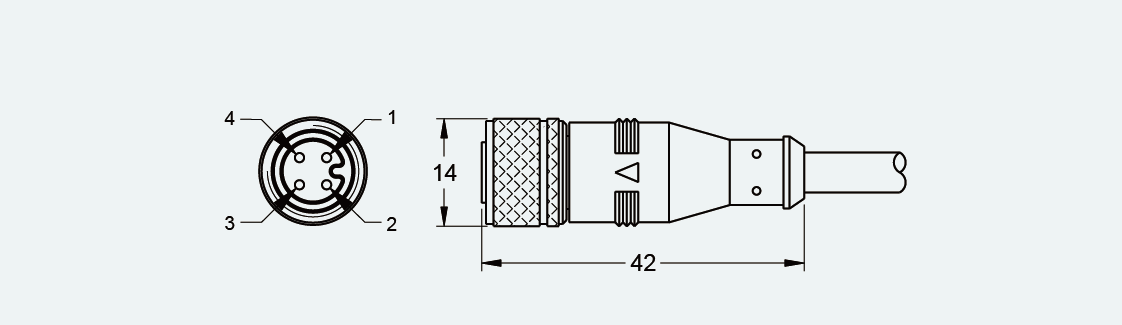

M124F  |
M12 - 4針 - 公頭 - 直線  |
|

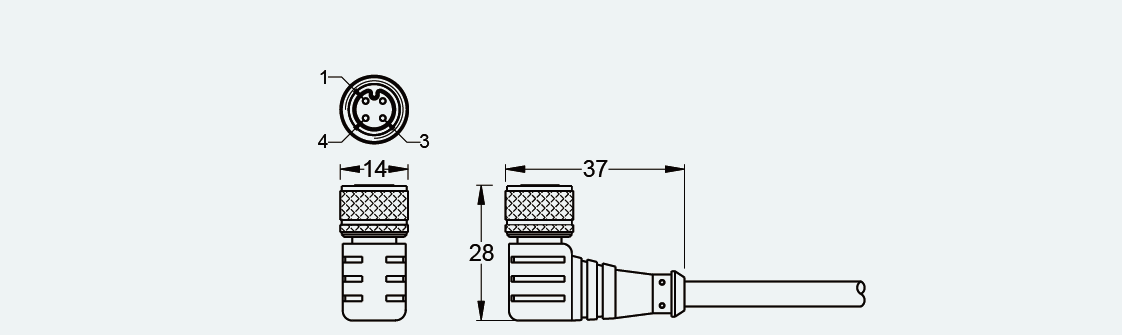

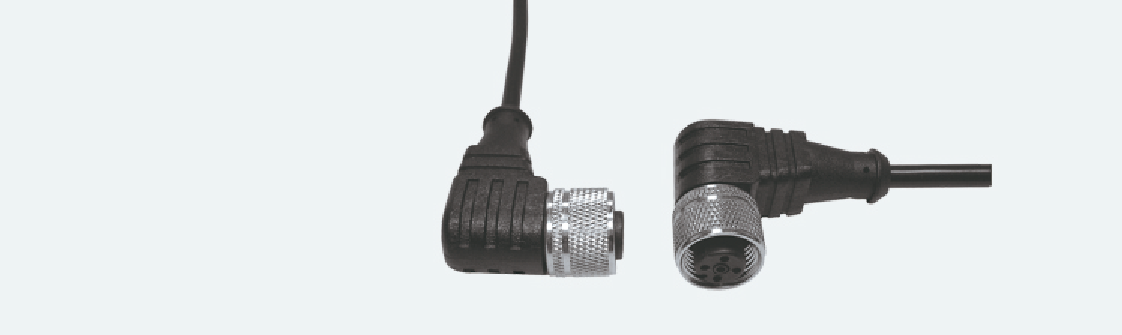

M123FL  |
M12 - 3針 - 公頭 - 90°角線  |
|

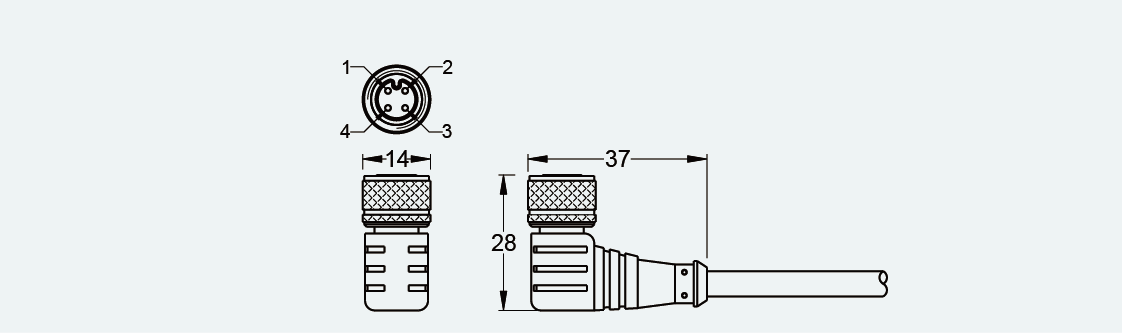

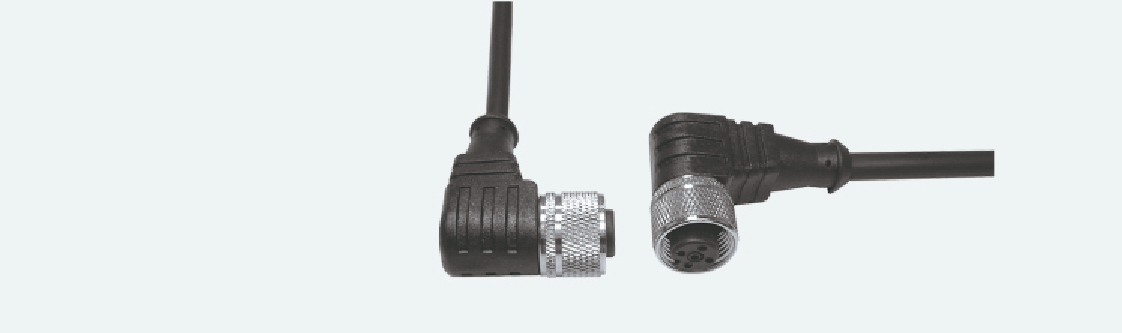

M124FL  |
M12 - 4針 - 公頭 - 90°角線  |
| 型號 規格項目 | M123M | M124F | M125M | M123F | M124F | M125F |
|---|---|---|---|---|---|---|

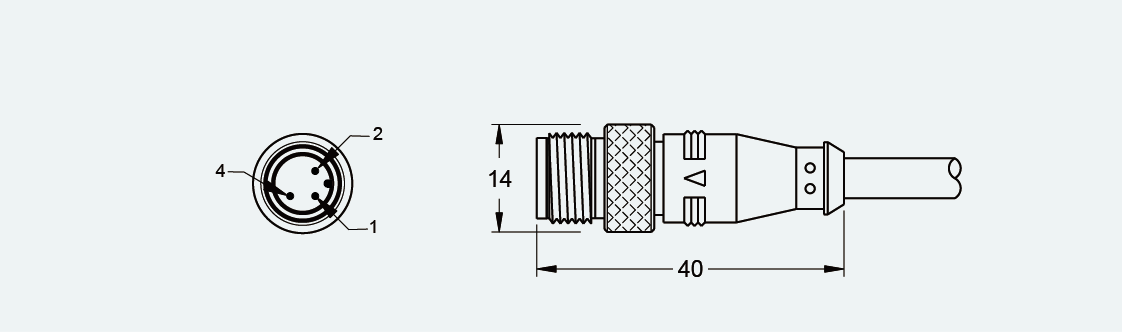

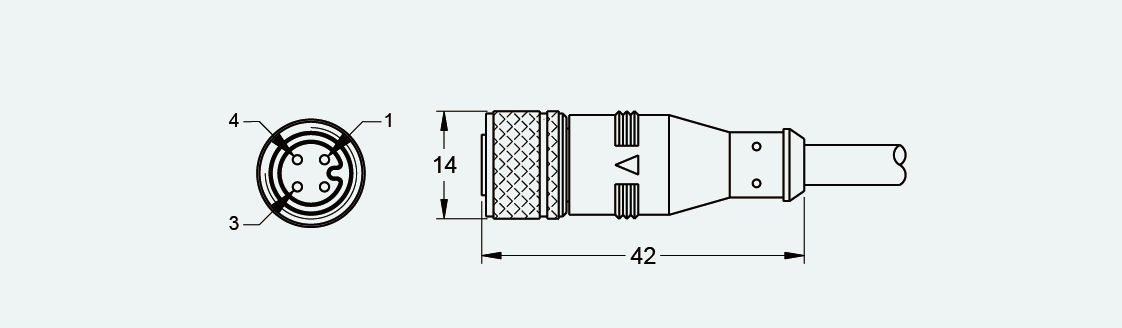

| 腳位圖 |  |
 |
 |
 |
 |
 |
| 接頭型式 | M12 3PIN公頭 | M12 4PIN母頭 | M12 5PIN公頭 | M12 3PIN母頭 | M12 4PIN母頭 | M12 5PIN母頭 |
| 腳位引出線頭色(注1) | 1腳：棕色， 2腳：白色， 3腳：藍色， 4腳：黑色，5腳：黃線色 | |||||
| 最大使用電壓 | 250V AC/DC | |||||
| 最大額定電流 | 4安培 | |||||
| 導體間絕緣電壓 | 1.4KV | |||||
| 導體與金屬殼絕緣體電壓 | 0.85KV | |||||
| 接合體表面處理 | 鍍金5um | |||||
| 可重復操作次數 | 100次以上 | |||||
| 使用溫度范圍 | -25℃~85℃ | |||||
| 接合后引張力 | 30N | |||||
| 防護等級 | IP67(IE 60529)連接頭接合鎖緊條件下 | |||||
| 執行標準 | IEC 61076-2-104 | |||||
